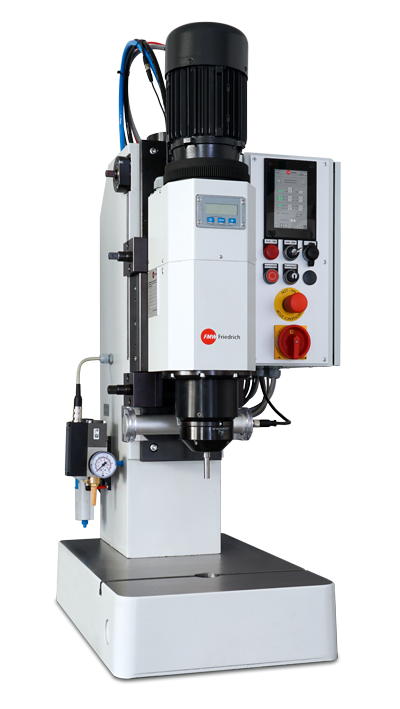

Remachadoras de pie

Características:

  • Modular, compacto y robusto
  • Altura ajustable
  • Carrera del husillo de remachado ajustable mecánicamente
  • Mesa de la máquina con orificio de centrado y ranura en T
  • Manejo con bimanual

Área de aplicación:

Consiste en un puesto de trabajo manual preparado para el uso desde pequeñas series industriales hasta la producción en masa de productos de alta calidad con poca necesidad de automatización.

Diseñado para implementar en laboratorios/centros de desarrollo para ensayos, optimización de procesos y preproducción.

Configuraciones específicas:

  • Remachadora de punta radial
  • Remachadora de punta radial con función de compresión y unión
  • Remachadora oscilante GBA
  • Rango de fuerza conmutable opcionalmente
  • Con o sin sistema de medición
  • Posibilidad de extensión de rango de trabajo hasta 250 mm

Control:

  • Control remachado presión y tiempo
  • FMW Nietcontrol con uno o dos sistemas de medición del remache

Accesorios:

  • Lubricación automática del cabezal
  • Útil  de posicionamiento
  • Longitud del troquel hasta 220 mm

Más accesorios bajo demanda

Especificaciones:

NM0-A R100 NM2-K NM3-Q NM4-T NM5-V
Diámetro del remache (mm) (Rm=370 N/mm²) 0,4-3,5 1-3 / 2-6 / 2-7 3-10 3-11 4-16 4-18
Fuerza máxima de remachado (kN) 0,7 / 1,3 / 1,9 2,5 / 6,5 / 8,2 6 / 12 16 25 / 30 40
Carrera del husillo (mm) 5-50 5-30 5-50 5-40 5-40 5-50 / 5-72
Presión de trabajo (bar) 1 – 6 pn. 1 – 6 pn. 1 – 6 pn. 1 – 6 pn. 1 – 8 pn. 10 – 70 hy.
Motor de remachado 230/400 V 50 Hz (kW) 0,084 (24VD) 0,36 (48V DC) 0,37 0,56 0,74 0,74 / 1,9 1,9
Volumen máximo de doble carrera (l) 0,12 / 0,17 / 0,22 0,58 / 0,78 1,06 / 1,67 1,86 2,08 0,45 / 0,65
Peso aproximado (kg) 110 110 325 345 360 445
Área de trabajo (mm) 44-254 / 1-184 30-180 / 13-163 45-395 1-315 25-365 10-360 / 1-360
Proyección (mm) 159 159 200 200 200 200
Superficie de sujeción (mm) 240×247 240×247 360×335 360×335 360×335 360×335
Punzón de remache de diámetro. (mm) 8 10/14 14 14 14/30 30
Longitud del punzón de remache (mm) 50-140 40-120 / 40-170 40-170 70-170 40-170 / 75-200 75-200
